一、概述

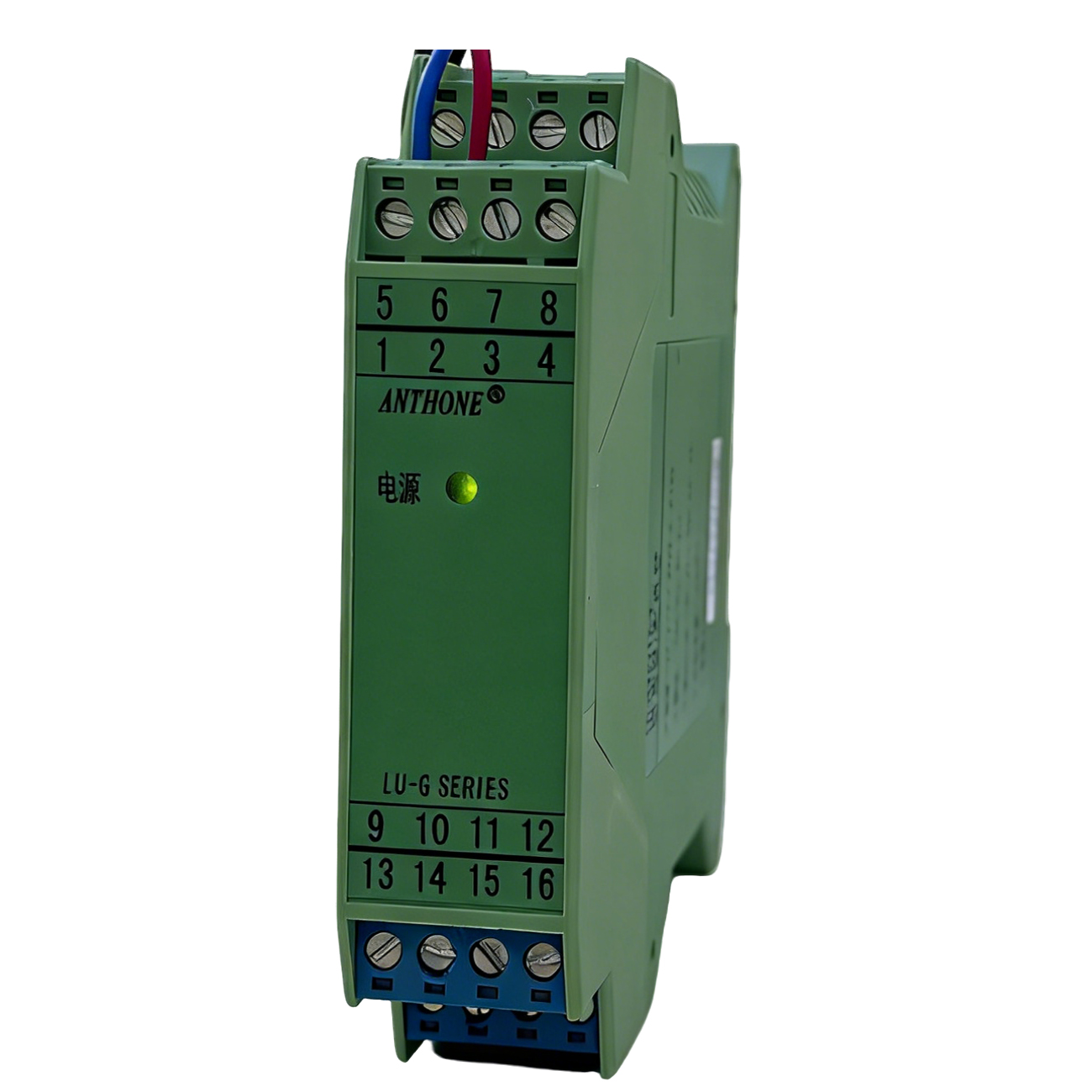

LU-GSR 智能型熱電偶溫度變送器是自動化控制中用于工業信號變送、轉換隔離、傳輸、運算的儀表，可與各類工業傳感器配合采集信號，經隔離后傳輸，滿足本地監視、遠程數據采集需求。
廣泛應用于半導體、光伏、新能源、機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換，以及 PLC\DCS 等工業測控系統，用于完善和補充系統模擬 I/O 插件功能，提升系統適用性和現場可靠度。
二、技術參數
（一）輸入參數（自動冷端補償）
| 分度號 |
測量范圍 (℃) |
最小量程 (℃) |
| K |
0-1300 |
120 |
| E |
0-1000 |
80 |
| S |
0-1600 |
580 |
| B |
400-1800 |
1000 |
| R |
0-1600 |
850 |
| T |
-200-400 |
120 |
| N |
0-1200 |
180 |
| J |
0-800 |
100 |
（二）輸出參數
- 輸出電流時：0 (4)-20mA，負載≤500Ω；0-10mA，負載≤1KΩ
- 輸出電壓時：0 (1)-5V，負載≥1MΩ；0 (1)-10V，負載≥2MΩ；0 (1)-5V 輸出時內部電阻 250Ω
（三）環境參數
- 供電電源：20-35VDC
- 電流損耗：≤84mA（24V，500Ω 負載）
- 使用溫度范圍：-20~+60℃
- 使用濕度范圍：0~90% RH（無冷凝）
（四）綜合技術參數
- 標準精度：≤0.2%
- 溫度系數：≤0.01%/℃
- 響應時間：0.5S（0?90%）
- 電源電壓變動的影響：±0.1%/ 允許電壓范圍
- 絕緣電阻：輸入 — 輸出 — 電源之間，100MΩ 以上 / DC 500V
- 隔離強度：輸入 - 輸出 - 電源 - 接地之間，DC 1500V 1 分鐘（直流電源）、AC 1500V 1 分鐘（交流電源）
- 負載電阻變化的影響：±0.1%/250Ω
- 上電穩定時間：≤3s
三、選型說明
基礎型號分類
- LU-GSR11××××：一入一出
- LU-GSR12×××××：一入二出
- LU-GSR22×××××：二入二出
