一、概述

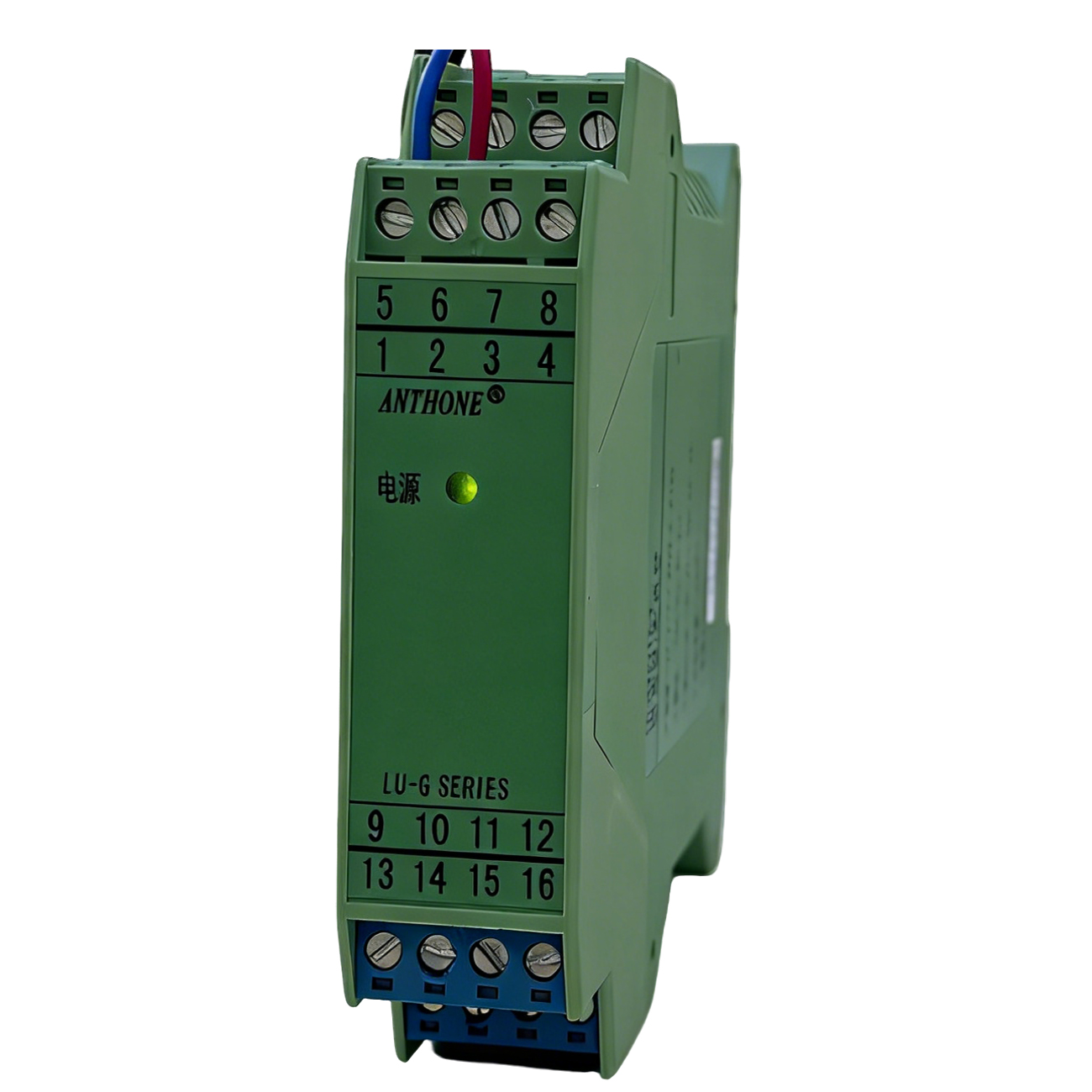

LU-GS系列智能型溫度變送器是自動化控制中用于工業信號變送、轉換隔離、傳輸、運算的儀表，可與各類工業傳感器配合采集信號，經隔離后傳輸，滿足本地監視、遠程數據采集需求。
廣泛應用于半導體、光伏、新能源、機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換，以及 PLC\DCS 等工業測控系統，用于完善和補充系統模擬 I/O 插件功能，提升系統適用性和現場可靠度。
二、核心技術參數
- 精度：≤0.2% FS（可定制 0.1% FS）
- 溫漂：≤0.01% FS/℃
- 使用溫度：-20~+60℃
- 輸入電阻：電流型≤250Ω；電壓型≥680KΩ
- 響應時間：0.5s（0→90%）
- 上電穩定時間：≤3s
- 輸出負載能力
- 電流：0 (4)~20mA≤500Ω；0~10mA≤1KΩ
- 電壓：0 (1)~5V≥1MΩ；0 (2)~10V≥2MΩ
- 電壓輸出內部電阻：250Ω（0 (1)~5V）
- 絕緣電阻：≥100MΩ
- 絕緣強度：1500VAC，耐受 1 分鐘
三、供電電源
- 供電類型：20~35V DC 直流電壓
- 電流損耗：≤125mA（24V，500Ω 負載）
- 電源指示：紅色 Power 指示燈，供電時常亮
四、外形尺寸
整體尺寸：113.5×100.0×22.5 (mm)，配套導軌槽等安裝結構尺寸（含 4-R3、6-Φ3 等工藝尺寸）。
五、選型說明
基礎型號分類
- LU-GS11×××××：一入一出
- LU-GS12×××××：一入二出
- LU-GS22×××××：二入二出
各位置代號含義
| 位置 / 類別 |
代號 |
對應含義 |
| 第一路輸入信號 |
1 |
4-20mA |
| |
2 |
4-20mA (配電) |
| |
3 |
1-5V |
| |
4 |
0-10mA |
| |
5 |
0-20mA |
| |
6 |
0-5V |
| |
9 |
其它輸入類型 |
| 第一路輸出信號 |
1 |
4-20mA |
| |
2 |
4-20mA (外供 24V) |
